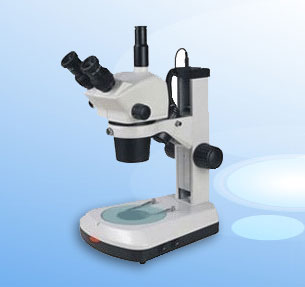

型號：三目體視顯微鏡 SX-3
SX-3系列連續變倍體視顯微鏡主要用于產品的宏觀檢驗,能夠檢驗斷口內的裂紋（擠壓裂紋、淬火裂紋、鑄造裂紋）、裂口、縱向裂紋、焊接不良、疏松、氧化膜、氣孔等宏觀缺陷。
一、SX-3實體顯微鏡參數
|
光學系統 |
伽仂略光學系統 | ||
|
觀察方法 |
目鏡筒 |
45度傾斜的觀察頭可作360度旋轉 | |
|
光學方式 |
透射光、反射光 | ||
|
目鏡參數 |
倍率 |
10X |
20X(選) |
|
視場范圍 |
20mm |
12.5mm | |
|
物鏡參數 |
最高可放大位數 |
6.3X-200X | |
|
總放大位數 |
6.3X-50X | ||
|
變倍比 |
1：8 (0.63X-5X) | ||
|
調焦機構 |
調焦：粗微動立桿調焦300mm，工作距離：110mm | ||
|
照明裝置 |
照明： 上照明：入射照明 鹵素?zé)簦?/span>12V15W 下照明：透射照明 鹵素?zé)簦?/span>12V15W | ||
|
成像裝置 |
標準成像配置參數 1.適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式：支持8種格式 最大采集分辨率2592*1944 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | ||
|
外型尺寸 |
280(W)×330(D)×400(H)mm | ||
|
重量 |
12KG | ||
二、成套性
|
1 |
顯微鏡：1臺 |
4 |
10X目鏡：1對 |
|
2 |
保險絲（2A）：1只 |
5 |
電源線：1根 |
|
3 |
觀察頭：1只 |
6 |
黑白塑料板、磨砂玻璃板：1片 |
三、選購件
|
1 |
目鏡：WF10X/25mm、10X測微鏡、測微尺(格值：0.01mm) |
2 |
熒光環形燈、LED環形燈 |
|
3 |
輔助物鏡：0.5X 1.5X 2X | ||
